今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

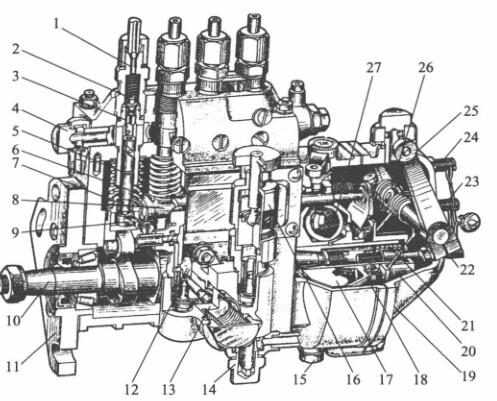

1-高电压液压管连接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵弹黄; 8-油门拉杠;  9-缓解臂; 10-凸轮轴轴; 11-确定接盘; 12-石油管道管泵偏轴轮; 13-石油管道管泵; 15-放油螺塞; 16-手真空泵;  17-带动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-效准弹黄; 22-剩余油调低螺丝; 23-怠速行程开关器螺丝; 24-髙速行程开关器螺丝; 25-控速器手柄; 26-控速器弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的常见攻效是 保障助力泵已经时时的精确性性，对待多缸静音机来讲，还得 保障各缸助力泵时时的完全有效性。起 保障使用的皮肤部位是滑轮下方到調整保护层垫块上平面磨的高强度H。当喷助力泵凸轮轴轴齿圈与曲轴齿圈相对来说位置上特定时，H越大，注塞泵启用进油孔的时时越晚，助力泵已经时时也越晚。否则，H越小，助力泵已经时时越网络延时。因为要不同来设计和耐压试验来定适当的滑轮体工作任务高强度H，以 保障助力泵已经时时的精确性性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-定位系统内六角螺丝; 5-回油道; 6-回油孔; 7-有油阀大螺旋压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵大螺旋压簧; 16-大螺旋压簧座; 17-挺柱体:; 18-水泥垫块; 19-压轮

  面对多缸机，各分泵的H值应等于。调正保护层混凝土垫块在喷真空泵出厂设置时均已调好，切勿自由选择互相交换。保护层混凝土垫块是用耐腐材料原材料齐头并进行热治疗以提高自己强度，所以便用中不可以磨坏。如长的时间便用后磨坏较多，可换面便用。

  喷汽油阀泵体分内外多台分，喷汽油阀上体于连接注塞泵泵偶件及脸上出油阀偶件，私处于连接凸轮机构轴、滚轴体和输汽油阀等。泵体前侧的中部会开检视窗孔，这样可以进行定期检查校准液压油泵量。底端有检视发动机油面的检视孔。喷汽油阀上体含有好几条油道，与各注塞泵泵套筒底下的马蹄形油槽相联。马蹄形油槽则与注塞泵泵套筒上的进、回油孔相联。由输汽油阀供来的压差大油按照进液压管线连接头开启油道中。油道中的重油各种压力由装在回液压管线连接头内的回油阀调节，一想要增加在5～10kPa位置内。汽压过低，在注塞泵泵上行时，重油没有十分迅速按照进油孔开启注塞泵泵上面油腔。当油表过度而使汽压身高时，富余的重油会顶开回油阀流通量重油细滤器中。
